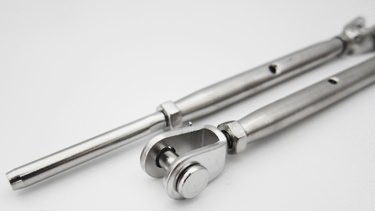

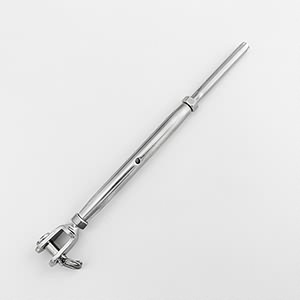

ターミナルターンバックル

ターミナルターンバックル
  • 製品番号:217
  • サイズ:3mm-10mm
  • 材質:SUS304/SUS316
  • 製品紹介:ターミナルターンバックルはワイヤーロープを連結金物とつないで使われています。ワイヤーロープをターミナル端に入れてかしめを行う。
製品詳細
ターミナルターンバックル図面
ターミナルターンバックル詳細図
RopeΦ A B D W H L
mm mm mm mm mm mm mm
3 M6 90 5 9 9 170
4 M8 110 6 10 10 200
5 M10 120 8 11 10 230
6 M12 150 10 11 14 280
8 M16 190 12 15 18 340
10 M20 220 15 24 30 420
